Riverbed Modeler에서 터레인 모델 임포트

본 포스트에서는 [터레인 모델 다운로드]와 같이 다운로드한 DTED 파일을 Riverbed Modeler에 임포트하여 사용하는 방법에 대해 설명하고자 한다.

아래 그림은 Riverbed Modeler 18.9 버전에서 새로운 프로젝트 및 시나리오를 생성한 뒤, 한국 지도를 확대한 화면을 나타낸다.

위 화면에서 ‘Topology > Terrain > Manage Terrain Specifications…‘을 선택하면, 아래와 같이 새로운 창이 열리게 된다.

다음으로, 새로운 터레인 명세를 생성하기 위해 ‘Create New Terrain Specification…‘을 선택한 뒤, 생성할 명세의 이름을 작성해준다.

터레인 명세가 생성되면, 아래와 같이 ‘Add Source…‘를 클릭해서 DTED 파일의 경로를 입력해준다.

아래 그림은 터레인 명세 관리 메뉴에서 DTED 파일의 경로가 입력된 화면을 나타내며, ‘Apply Changes and Close’를 선택한다.

지형정보 기반 시뮬레이션을 수행하기 위해서, 앞서 생성한 명세를 시뮬레이션 시나리오에 적절한 형태로 적용하는 과정이 필요하다.

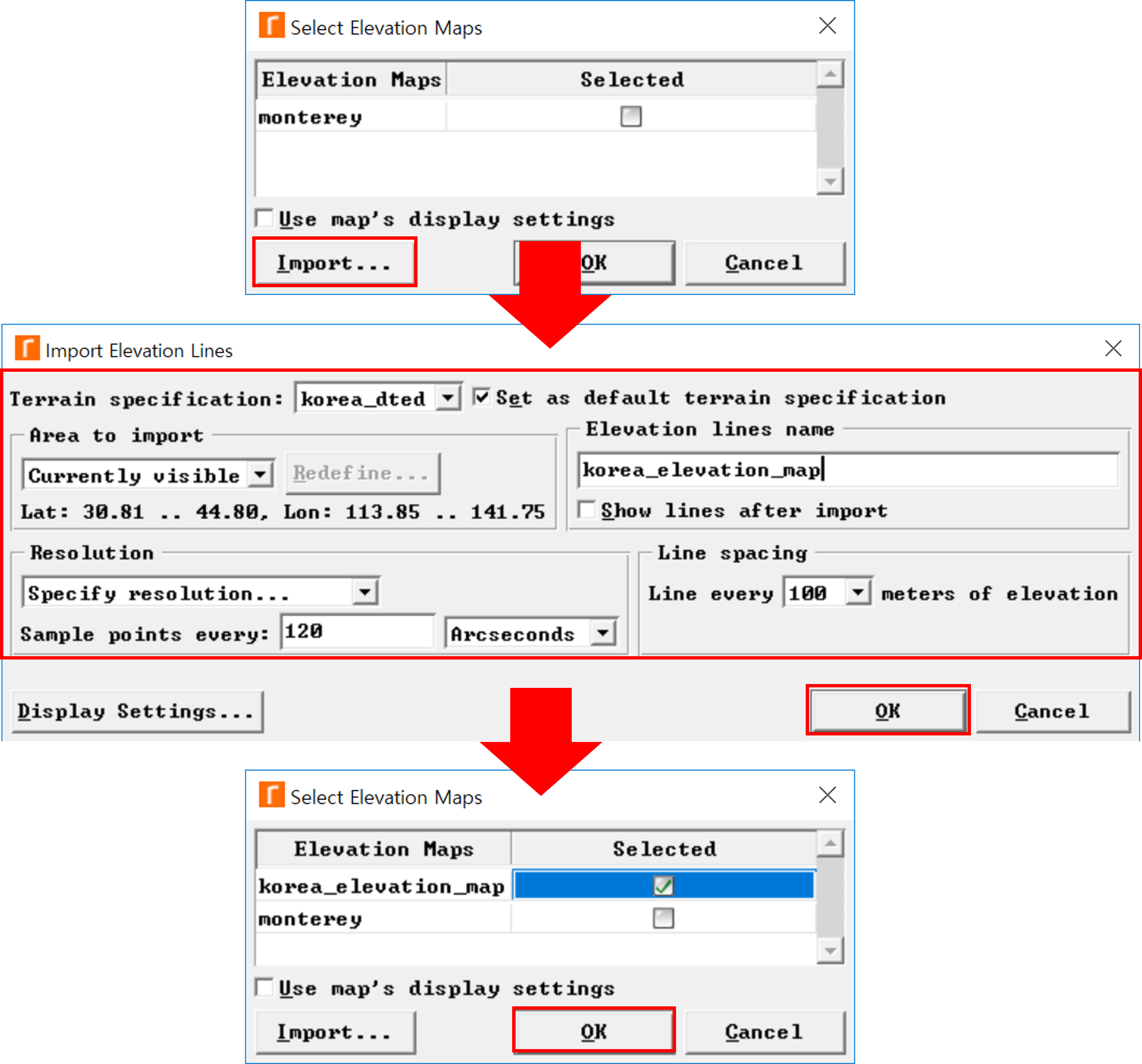

이를 위해 ‘Topology > Terrain > Set Elevation Maps…‘를 선택하고, 아래와 같은 과정으로 지형정보의 이름을 포함한 각종 내용을 입력한다.

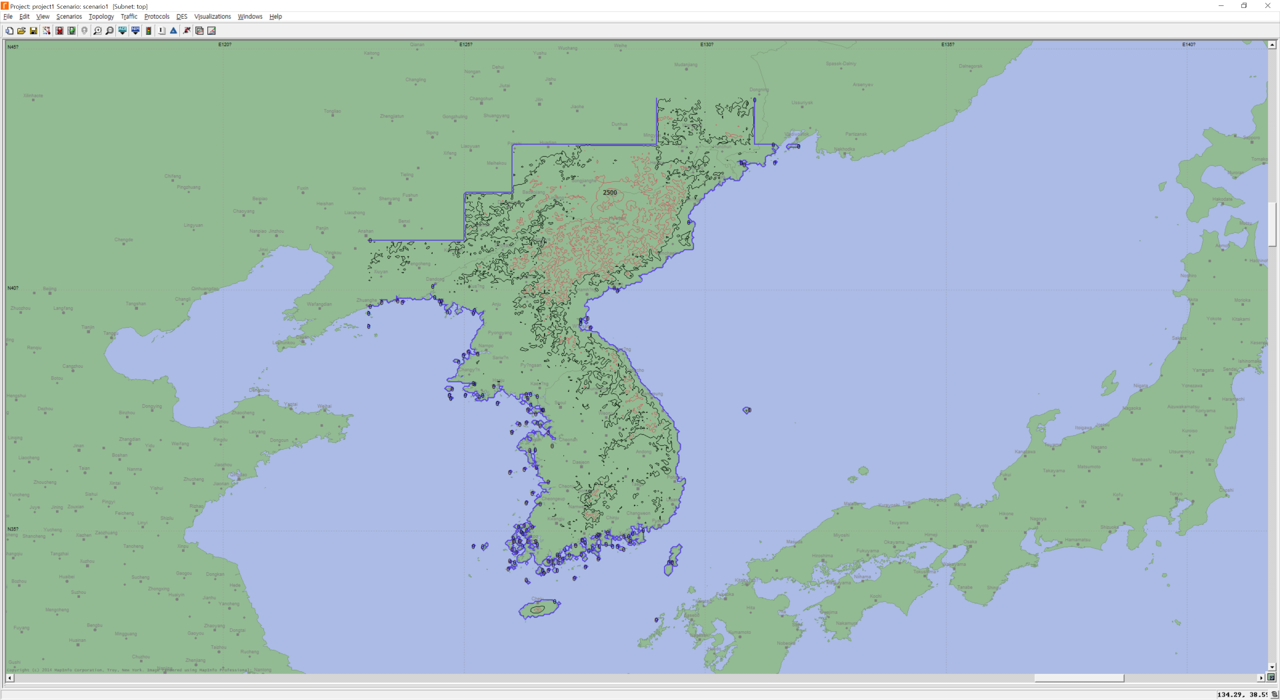

시나리오에 적용하기 위한 형태로 구성된 지형정보를 선택하면, 아래 그림과 같이 한국 지형이 나타난 화면을 확인할 수 있다.
